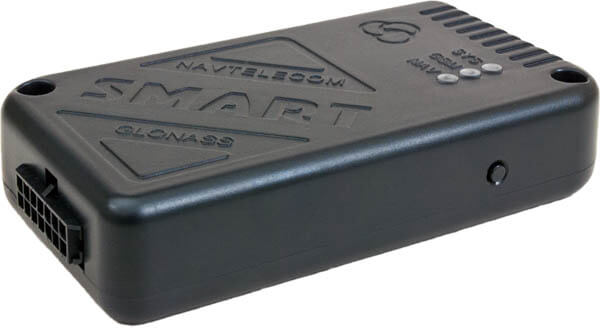

Navtelecom Smart S-2333: подключение к системе мониторинга

Подключение Navtelecom Smart S-2333

Настройка подключения

Выполните шаги по порядку, чтобы настроить SIM-карту, сервер A1TRACK и проверить передачу данных.

1. Доступ к устройству

Проверьте SIM и PIN
SIM-карта / конфигуратор
Установите SIM-карту до подачи питания. Проверьте мобильный интернет, SMS и баланс; запрос PIN отключите или заранее запишите правильный PIN через конфигуратор.
Разрешите SMS-команды
Конфигуратор
SIM-карта должна принимать SMS. В конфигураторе отключите отклонение всех номеров или добавьте номер монтажника в список доверенных абонентов.
Уточните пароль
SMS
По умолчанию пароль управления по SMS не задан. Если он задан, ставьте после него ровно один пробел.

2. Настройка A1TRACK

Укажите основной сервер
SMS
<пароль> SET1.1.1 gps.a1track.ru 21548
Сохраните пробел после порта: он является частью команды.
Выберите протокол FLEX
SMS
<пароль> SET2.1.1 FLEX
Перед FLEX нужны четыре пробела, после FLEX — ещё один.

3. Проверка подключения

Запустите передачу
SMS
<пароль> SYNC:1
Команда запускает синхронизацию чёрного ящика с первым сервером.
Запросите статус
SMS
<пароль> *?ES
Ответ M:114 подтверждает, что терминал обработал запрос.

4. Если команды не принимаются

Команда игнорируется
SMS / конфигуратор
Проверьте доверенный номер, действующий пароль и обязательные пробелы. Если пароль не задан, не оставляйте вместо него лишний пробел.
Сервер не изменился
SMS
Сверьте точную модель S-2333 или S-2551 и повторите чтение параметров. Формат другой модели использовать нельзя.

Если пароль не задан, уберите <пароль> и следующий пробел. Формат подтверждён для S-2333 и S-2551.

Данные протокола navtelecom

Поддерживаемые параметры

A1TRACK распознаёт перечисленные записи FLEX оборудования Navtelecom. Фактический набор зависит от версии структуры FLEX и конфигурации терминала.

Найдено: 170

Параметр	Описание	Ед.
`lat`	Широта	град.
`lon`	Долгота	град.
`spd`	Скорость	км/ч
`dir`	Курс движения	град.
`alt`	Высота над уровнем моря	м
`sats`	Количество используемых спутников	—
`hdop`	Горизонтальный геометрический фактор точности	—
`valid_nav`	Признак корректной навигации	—
`nav_rcvr_state`	Состояние навигационного приёмника	—
`last_valid_time`	Время последней корректной координаты	—
`mileage`	Общий пробег	—
`inter_mileage`	Пробег от предыдущей точки	—
`positions_count`	Количество точек в треке	—
`val_positions_count`	Количество корректных точек в треке	—
`pdop`	Пространственный геометрический фактор точности	—
`sats_gps`	Количество спутников GPS	—
`sats_gl`	Количество спутников ГЛОНАСС	—
`sats_gal`	Количество спутников Galileo	—
`sats_beid`	Количество спутников BeiDou	—
`sats_comp`	Количество спутников Compass	—
`sats_dor`	Количество спутников DORIS	—
`sats_irnss`	Количество спутников IRNSS	—
`sats_qzss`	Количество спутников QZSS	—
`prec_info`	Состояние высокоточной навигации	—
`hi_accur_lat`	Высокоточная широта	град.
`hi_accur_lon`	Высокоточная долгота	град.
`hi_accur_alt`	Высокоточная высота	м
`hi_accur_dir`	Высокоточный курс	град.
`hi_accur_spd`	Высокоточная скорость	км/ч

Состояние и интерфейсы

Состояние терминала, питание, входы, выходы и подключённые датчики.

Параметр	Описание	Ед.
`msg_type`	Тип телематического сообщения	—
`proto`	Версия протокола FLEX	—
`msg_number`	Номер сообщения	—
`event_code`	Код события	—
`status`	Основное состояние терминала	—
`status2`	Дополнительное состояние терминала	—
`modules_st`	Состояние модулей	—
`modules_st2`	Второй набор состояний модулей	—
`modules_st3`	Третий набор состояний модулей	—
`connection_st`	Состояние соединения	—
`gsm`	Уровень GSM-сигнала	—
`pwr_ext`	Напряжение внешнего питания	В
`pwr_int`	Напряжение резервного аккумулятора	В
`din`	Состояние дискретных входов	—
`dout`	Состояние дискретных выходов	—
`adc_N`	Напряжение аналогового входа	—
`imp_counter_N`	Значение импульсного счётчика	—
`freq_N`	Частота входа	—
`temp_N`	Температура внешнего датчика	°C
`accel_st`	Состояние датчиков ускорения	—
`int_tilt_sens_local`	Локальный угол внутреннего датчика наклона	—
`int_tilt_sens_pitch`	Тангаж внутреннего датчика наклона	—
`int_tilt_sens_roll`	Крен внутреннего датчика наклона	—
`ext_tilt_sens_x`	Наклон внешнего датчика по оси X	—
`ext_tilt_sens_y`	Наклон внешнего датчика по оси Y	—
`ext_tilt_sens_z`	Наклон внешнего датчика по оси Z	—
`hp_temp_N`	Температура высокоточного датчика	°C
`hp_humidity_N`	Влажность высокоточного датчика	%
`camera_status`	Состояние камеры	—
`diag`	Код диагностики терминала	—

CAN и автомобильные данные

Двигатель, пробег, топливо, нагрузки и безопасность автомобиля.

Параметр	Описание	Ед.
`can_fuel_lvl`	Уровень топлива по CAN	%
`can_fuel_vlm`	Объём топлива по CAN	—
`can_fuel_consumpt`	Суммарный расход топлива по CAN	—
`engine_rpm`	Обороты двигателя	об/мин
`engine_coolant_temp`	Температура охлаждающей жидкости	°C
`can_mileage`	Пробег по CAN	—
`can_axis_weight_N`	Нагрузка на ось	—
`accel_pedal_pos`	Положение педали акселератора	%
`brake_pedal_pos`	Положение педали тормоза	%
`engine_load`	Нагрузка двигателя	%
`can_dfl_level`	Уровень AdBlue	%
`can_dfl_volume`	Объём AdBlue	—
`can_engine_hours`	Моточасы по CAN	—
`can_dtm`	Расстояние до обслуживания	—
`can_speed`	Скорость по CAN	км/ч
`can_info_st`	Флаги безопасности CAN	—
`can_security_evt`	События безопасности CAN	—
`can_alarm_st`	Состояние контроллеров аварии	—
`can_fault_st`	Состояние диагностической ошибки CAN	—
`can_fault`	Диагностический код неисправности	—
`engine_hours`	Моточасы терминала	—
`engine_hours_work`	Пользовательские моточасы	—

Топливо и рефрижератор

ДУТ, датчики расхода топлива и холодильные установки.

Параметр	Описание	Ед.
`rs485fuel_level_N`	Уровень топлива по RS-485	—
`rs485fuel_error_N`	Ошибка датчика уровня топлива RS-485	—
`rs485fuel_temp_N`	Температура ДУТ RS-485	°C
`rs485_freq_N`	Частота ДУТ RS-485	—
`rs232fuel_level`	Уровень топлива по RS-232	—
`flowsens_feed_mode`	Режим подающей камеры расходомера	—
`flowsens_return_mode`	Режим обратной камеры расходомера	—
`flowsens_cons_mode`	Режим расчёта расхода	—
`flowsens_pwr_mode`	Состояние питания расходомера	—
`flowsens_st`	Состояние расходомера	—
`flowsens_fault`	Ошибки расходомера	—
`flowsens_total_cons`	Суммарный расход топлива	—
`flowsens_trip_cons`	Расход топлива за поездку	—
`flowsens_flow_spd`	Текущий расход топлива	—
`flowsens_feed_cons`	Объём в подающей камере	—
`flowsens_feed_flow_spd`	Поток подающей камеры	—
`flowsens_feed_temp`	Температура подающей камеры	°C
`flowsens_return_cons`	Объём в обратной камере	—
`flowsens_return_flow_spd`	Поток обратной камеры	—
`flowsens_return_temp`	Температура обратной камеры	°C
`fridge_st`	Состояние холодильной установки	—
`fridge_temp_N`	Температура зоны холодильной установки	°C
`fridge_set_temp_N`	Заданная температура зоны	°C
`fridge_outside_temp`	Температура снаружи	°C
`fridge_coolant_temp`	Температура хладагента	°C
`fridge_pwr_vlt`	Напряжение холодильной установки	В
`fridge_pwr_cur`	Ток холодильной установки	А
`fridge_eng_moto_hours`	Моточасы двигателя холодильной установки	—
`fridge_elec_moto_hours`	Моточасы электропривода холодильной установки	—
`fridge_fault_count`	Количество ошибок холодильной установки	—
`fridge_fault_N`	Код ошибки холодильной установки	—
`fridge_engine_mode`	Режим двигателя холодильной установки	—
`fridge_engine_rpm`	Обороты двигателя холодильной установки	об/мин
`fridge_comp_mode`	Режим компрессора	—

Тахограф, вождение и пассажиры

Данные тахографа, ускорения, маршруты и пассажиропоток.

Параметр	Описание	Ед.
`tacho_active_driver_1`	Активность первого водителя	—
`tacho_slot_1`	Состояние первого слота карты	—
`tacho_active_driver_2`	Активность второго водителя	—
`tacho_slot_2`	Состояние второго слота карты	—
`tacho_mode`	Режим тахографа	—
`tacho_state`	Состояние тахографа	—
`tacho_speed`	Скорость по тахографу	км/ч
`tacho_odom`	Пробег по тахографу	—
`tacho_time`	Время тахографа	—
`dm_status`	Текущее состояние водителя	—
`dm_mess_n`	Номер сообщения тахографа	—
`time_shift`	Смещение времени тахографа	—
`acc_x`	Ускорение по оси X	—
`acc_y`	Ускорение по оси Y	—
`acc_z`	Ускорение по оси Z	—
`thld_duration`	Продолжительность превышения порога	—
`wln_accel_max`	Максимальное ускорение	—
`wln_brk_max`	Максимальное торможение	—
`wln_crn_max`	Максимальное боковое ускорение	—
`wln_vert_max`	Максимальное вертикальное ускорение	—
`wln_spd_max`	Максимальная скорость	км/ч
`thld_spd_st`	Состояние порога скорости	—
`thld_accel_st`	Состояние порога ускорения	—
`thld_brk_st`	Состояние порога торможения	—
`thld_left_crn_st`	Состояние порога левого поворота	—
`thld_right_crn_st`	Состояние порога правого поворота	—
`thld_vert_st`	Состояние порога вертикального ускорения	—
`p_count_N`	Показание счётчика пассажиров	—
`autoinf_status`	Состояние автоинформатора	—
`last_geo_id`	Последняя геозона	—
`last_stop_id`	Последняя остановка	—
`cur_route_id`	Текущий маршрут	—

Шины, связь и пользовательские данные

TPMS, LBS, идентификаторы водителя и настраиваемые каналы.

Параметр	Описание	Ед.
`tpms_pressure_N`	Давление в шине	—
`tpms_temp_N`	Температура шины	°C
`tpms_temp_wheel_N`	Номер колеса датчика TPMS	—
`cell_id`	Идентификатор основной базовой станции	—
`lac`	Код зоны основной базовой станции	—
`mcc`	Код страны мобильной сети	—
`mnc`	Код мобильной сети	—
`rx_level`	Уровень сигнала основной базовой станции	—
`lbs_time`	Время LBS-измерения	—
`cell_id_N`	Идентификатор соседней базовой станции	—
`lac_N`	Код зоны соседней базовой станции	—
`mcc_N`	Код страны соседней базовой станции	—
`mnc_N`	Код сети соседней базовой станции	—
`rx_level_N`	Уровень сигнала соседней базовой станции	—
`touch_key`	Идентификатор ключа Touch Memory	—
`driver_card`	Идентификатор карты водителя	—
`rfid`	Идентификатор RFID-метки	—
`user_1u_N`	Пользовательское 1-байтовое целое значение	—
`user_2u_N`	Пользовательское 2-байтовое целое значение	—
`user_4u_N`	Пользовательское 4-байтовое целое значение	—
`user_4f_N`	Пользовательское 4-байтовое вещественное значение	—
`user_8u_N`	Пользовательское 8-байтовое целое значение	—
`user_8f_N`	Пользовательское 8-байтовое вещественное значение	—

Управление оборудованием navtelecom

Поддерживаемые команды

Команды предназначены для S-2333 и S-2551. Если пароль не задан, уберите <пароль> и следующий пробел.

Найдено: 2

Подключение

SMS-команды для старых терминалов S-23xx и S-25xx.

Команда	Описание	Канал
`<пароль> SET1.1.1 gps.a1track.ru 21548`	Установить адрес и порт основного сервера. После порта нужен пробел.	SMS
`<пароль> SET2.1.1 FLEX`	Выбрать протокол FLEX. Между командой и названием протокола четыре пробела, в конце — ещё один.	SMS

Документация Navtelecom Smart S-2333

Инструкции и руководства

Здесь собраны руководства по установке, настройке и управлению трекером. Выберите нужный документ, чтобы открыть подробную инструкцию производителя.

PDF · НавтелекомНавтелеком: SMS-команды S-2333 и S-2551Открыть инструкцию Веб-инструкция · НавтелекомНавтелеком: сервер для старых терминаловОткрыть на сайте производителя

Другие модели

Другое оборудование Navtelecom

Смотреть весь каталог

ОборудованиеNavtelecom Smart S-2413СМАРТ S-2413 — компактный терминал с Bluetooth, RS-485 и резервным аккумулятором для подключения беспроводных и проводных датчиков.

ОборудованиеNavtelecom Smart S-2420 EASYСМАРТ S-2420 EASY — базовый терминал серии S-24xx с Bluetooth, тремя входами и защитой питания до 200 В.

ОборудованиеNavtelecom Smart S-2421 EASY+СМАРТ S-2421 EASY+ — терминал EASY+ с Bluetooth, 1-Wire и резервным аккумулятором для надёжного базового мониторинга.

ОборудованиеNavtelecom Smart S-2422 MIDСМАРТ S-2422 MID — терминал MID с Bluetooth, 1-Wire и RS-485 для проводных и беспроводных датчиков.

ОборудованиеNavtelecom Smart S-2423 MID+СМАРТ S-2423 MID+ — терминал MID+ с Bluetooth, 1-Wire, RS-485 и резервным аккумулятором 110 мА·ч.

ОборудованиеNavtelecom Smart S-2425 COMPLEXСМАРТ S-2425 COMPLEX — старшая модель серии S-24xx с Dual SIM, Bluetooth, RS-232, RS-485, 1-Wire и резервным питанием.

ОборудованиеNavtelecom Smart S-2430СМАРТ S-2430 — терминал нового поколения с Bluetooth, 1-Wire, IP54 и усиленной защитой питания до 350 В.

ОборудованиеNavtelecom Smart S-2433СМАРТ S-2433 — защищённый терминал с Bluetooth, RS-232, RS-485, 1-Wire и устойчивостью питания до 350 В.

ОборудованиеNavtelecom Smart S-2435СМАРТ S-2435 — старший терминал нового поколения с Dual SIM, Bluetooth и полным набором проводных интерфейсов.

ОборудованиеNavtelecom Start S-2010СТАРТ S-2010 — компактный 2G-трекер с четырьмя дискретными входами, Bluetooth 4.0 и встроенными антеннами.

ОборудованиеNavtelecom Start S-2011СТАРТ S-2011 — компактный 2G-трекер с четырьмя дискретными входами, Bluetooth 4.0 и встроенными антеннами.

ОборудованиеNavtelecom Start S-2012СТАРТ S-2012 — компактный 2G-трекер с двумя дискретными входами, RS-485, Bluetooth 4.0 и встроенными антеннами.

ОборудованиеNavtelecom Start S-2013СТАРТ S-2013 — компактный 2G-трекер с двумя дискретными входами, RS-485, Bluetooth 4.0 и встроенными антеннами.

ОборудованиеNavtelecom Start S-4010СТАРТ S-4010 — компактный 4G/2G-трекер с четырьмя дискретными входами, Bluetooth 5.0 и встроенными антеннами.

ОборудованиеNavtelecom Start S-4011СТАРТ S-4011 — компактный 4G/2G-трекер с четырьмя дискретными входами, Bluetooth 5.0 и встроенными антеннами.

ОборудованиеNavtelecom Start S-4012СТАРТ S-4012 — компактный 4G/2G-трекер с двумя дискретными входами, RS-485, Bluetooth 5.0 и встроенными антеннами.

ОборудованиеNavtelecom Start S-4013СТАРТ S-4013 — компактный 4G/2G-трекер с двумя дискретными входами, RS-485, Bluetooth 5.0 и встроенными антеннами.

ОборудованиеNavtelecom Signal S-2550СИГНАЛ S-2550 — практичный терминал с CAN, RS-232 и поддержкой топливных датчиков для базового мониторинга транспорта.

ОборудованиеNavtelecom Signal S-2551СИГНАЛ S-2551 — терминал с CAN/J1939, двумя SIM-картами и промышленными интерфейсами для развитых систем мониторинга.

ОборудованиеNavtelecom Signal S-4651СИГНАЛ S-4651 — расширенный LTE-терминал с Dual SIM, CAN, Bluetooth, шестью входами и четырьмя выходами.

ОборудованиеNavtelecom Smart S-2330СМАРТ S-2330 — компактный и доступный терминал для базового GPS/ГЛОНАСС-мониторинга транспорта.

ОборудованиеNavtelecom Smart S-2332СМАРТ S-2332 — универсальный терминал с RS-232, RS-485, 1-Wire и возможностью подключения к CAN.

Navtelecom Smart S-2333

Подключение к A1TRACK

Настройка терминала

Приём данных

Единая аналитика

Помощь с запуском

Настройка подключения

1. Доступ к устройству

Проверьте SIM и PIN

Разрешите SMS-команды

Уточните пароль

2. Настройка A1TRACK

Укажите основной сервер

Выберите протокол FLEX

3. Проверка подключения

Запустите передачу

Запросите статус

4. Если команды не принимаются

Команда игнорируется

Сервер не изменился
