Сырые записи

Сырые данные

Сырые данные — это необработанная информация, передаваемая от терминала спутникового мониторинга, установленного на транспортном средстве, на сервер и в систему мониторинга. Эти данные представляют собой первичные сигналы, которые еще не подвергались обработке, интерпретации или структурированию для дальнейшего анализа.

Формат передачи данных определяется производителем терминала и может включать специфичные методы кодирования или структурирования.

Для удобства анализа сырые данные представлены в двух основных форматах:

• Таблицы — позволяют детально изучать информацию в структурированном виде.
• Графики — обеспечивают визуализацию данных, что упрощает их интерпретацию и анализ.

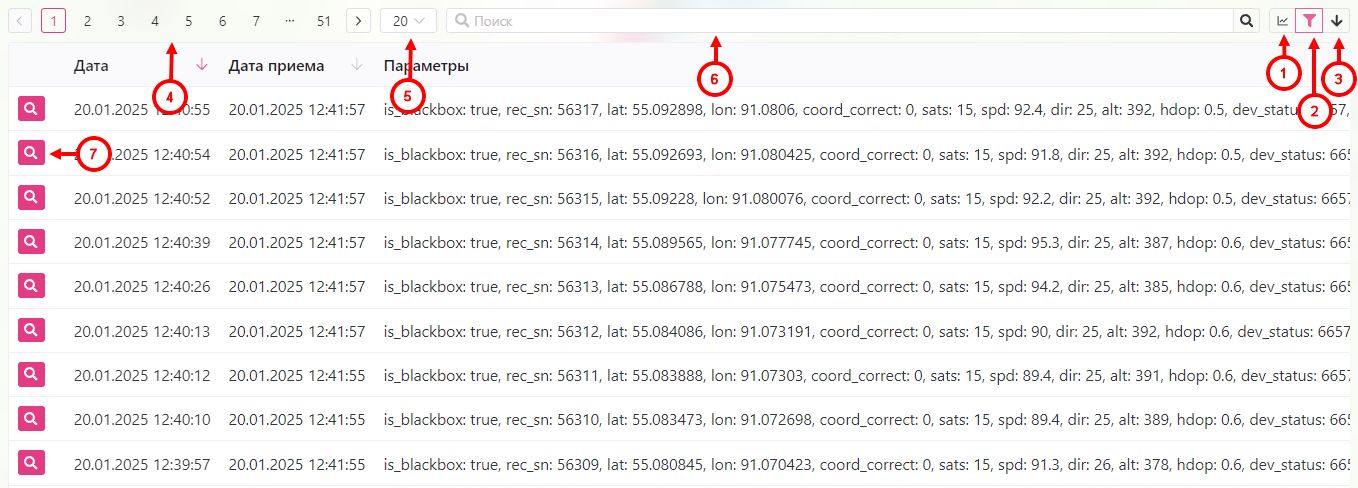

Просмотр сырых данных в виде таблицы

Сырые данные отображаются в структурированной табличной форме, где каждая строка соответствует конкретному моменту времени, а столбец Параметры содержит данные, полученные от терминала мониторинга.

• Дата: Дата фиксации данных терминалом мониторинга.
• Дата приема: Время получения данных в системе.
• Параметры: Детали записи, включая широту, долготу, скорость и другие параметры.

Эти столбцы помогают быстро анализировать данные и отслеживать изменения.

Пункт	Поле/Кнопка	Описание
1	Кнопка переключения режима просмотра (таблицы и графики)	Позволяет переключаться между режимом просмотра данных в виде таблицы и графическим представлением.
2	Окно "Выбор параметров"	При нажатии на эту кнопку открывается окно, где можно выбрать параметры для отображения в таблице. Пользователь может настроить, какие столбцы показывать, а также применить фильтры для более детального анализа.
3	Кнопка скрытия или отображения модуля "Карты"	Позволяет скрыть или показать модуль "Карты" на экране, что полезно для увеличения пространства для анализа графика.
4	Выбор страницы	Эта функция позволяет переключаться между страницами. Пользователь может легко перемещаться по страницам для просмотра всех записей.
5	Количество записей на одной странице	Позволяет пользователю выбрать, сколько записей отображать на одной странице. Это может быть полезно для оптимизации просмотра и анализа данных.
6	Панель поиска	Позволяет быстро находить конкретные записи по ключевым словам или значениям. Пользователь может ввести текст или число, и система выделит соответствующие строки в таблице.
7	Окно сырых данных на указанное время	Позволяет открыть окно с детальными сырыми данными для конкретного времени.

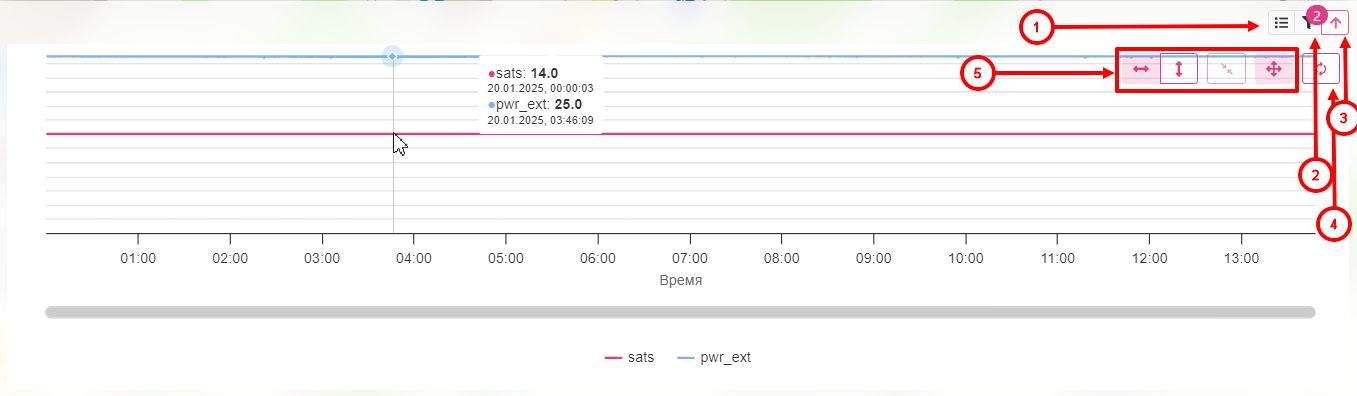

Просмотр сырых данных в виде графиков

Для более наглядного анализа сырые данные могут быть визуализированы в виде графиков. Графики позволяют отслеживать изменения параметров в динамике.

При наведении курсора мыши на график отображается детальная информация о выбранной точке.

На примере графика ниже представлены два параметра:

1. pwr_ext (Напряжение основного питания) — отображает уровень напряжения в системе.
2. sats (Количество спутников) — показывает количество доступных спутников в текущий момент времени.

Пункт	Поле/кнопка	Описание
1	Кнопка переключения режима просмотра (таблицы и графики)	Позволяет переключаться между режимом просмотра данных в виде таблицы и графическим представлением.
2	Кнопка открытия окна "Выбор параметров"	При нажатии на эту кнопку открывается окно, где можно выбрать параметры для отображения на графике.
3	Кнопка скрытия или отображения модуля "Карты"	Позволяет скрыть или показать модуль "Карты" на экране, что полезно для увеличения пространства для анализа графика.
4	Кнопка обновления информации на графике	Обновляет данные на графике в реальном времени.
5	Кнопки редактирования масштаба графика	Позволяют увеличивать или уменьшать масштаб графика, что полезно для детального анализа или общего обзора данных.
